虚拟技术在骨科螺钉设计与性能预测中的应用
作者： 东莞市泰帆贸易有限公司
在现代骨科手术中，螺钉是最常用的固定装置之一，无论是骨折固定、脊柱融合，还是关节重建，螺钉的性能直接决定了手术的稳定性和患者恢复效果。然而，螺钉在植入过程中所需的扭矩以及其在骨组织中的固定力，长期以来一直依赖于实验测量与工程经验。随着虚拟技术的发展，有限元分析（Finite Element Method, FEM）成为医疗器械设计和性能预测的重要工具，为骨科螺钉研发带来了革命性的改变。
一、虚拟技术在螺钉插入扭矩预测中的应用
螺钉插入扭矩（Insertion Torque）是评价螺钉性能的关键指标之一，直接反映了螺钉在骨组织中的稳定性。传统方法中，研发人员通常通过实验测量来获得扭矩数据，但实验过程耗时、成本高，并且只能验证有限的螺钉设计方案。

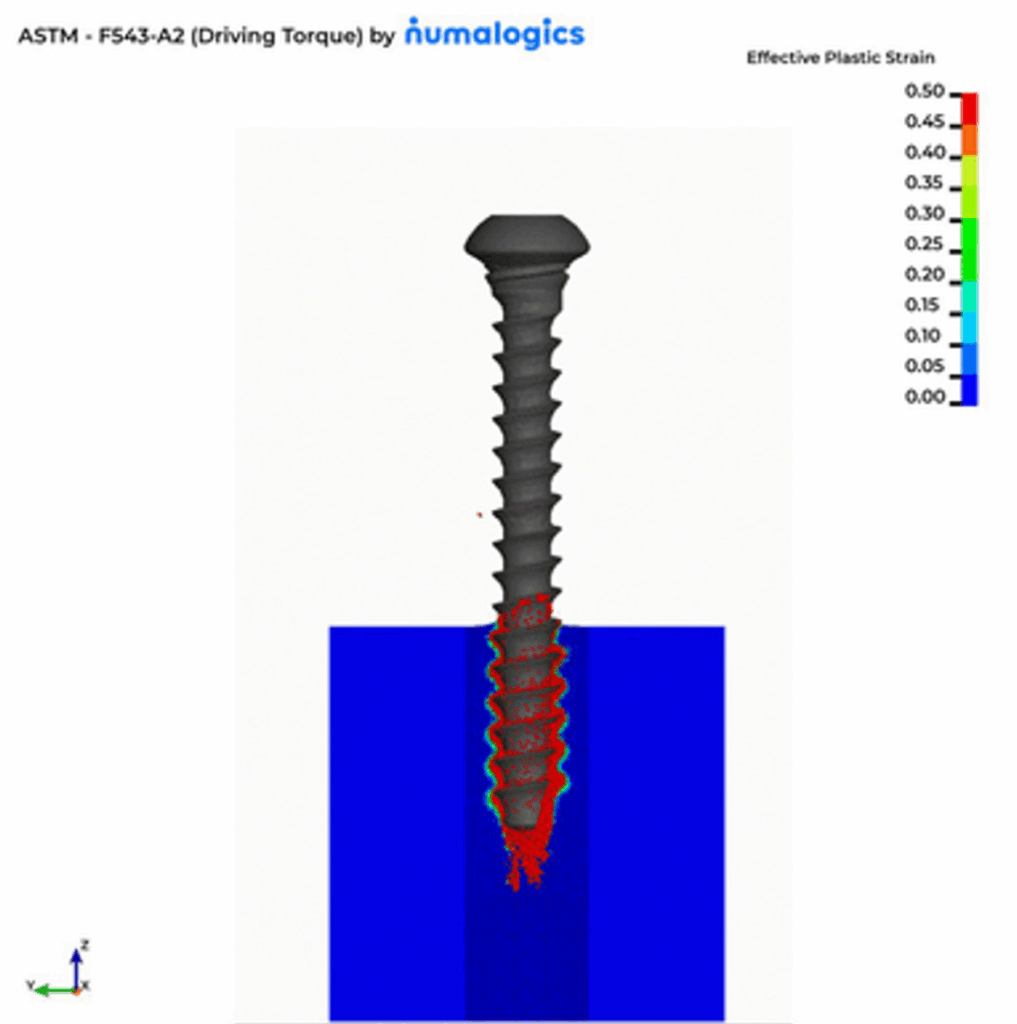

虚拟技术利用有限元分析，通过数值模拟螺钉与骨组织的相互作用，可以在设计阶段预测插入扭矩。例如，通过建立螺钉和人工骨模型（如 Sawbones® 聚氨酯泡沫模拟骨组织），FEM 模型可以考虑螺钉几何参数、导孔直径、骨皮质与松质骨的力学特性以及螺纹与骨的摩擦系数，从而精确计算螺钉插入过程中的扭矩变化。
研究表明，通过调整导孔直径、螺纹设计等参数，FEM 模型能够在大多数螺钉设计中准确预测扭矩，预测误差通常在 20% 范围内，并且多数预测值落在实验变异范围内。这意味着，工程师可以在不进行大量实际实验的情况下，快速筛选最优设计方案，提高研发效率。
二、虚拟技术在螺钉拔出力预测中的应用
除了插入扭矩，螺钉拔出力（Pullout Strength）是衡量螺钉固定性能的另一个重要指标。拔出力反映了螺钉在骨组织中抵抗外力的能力，对于骨质疏松患者尤其关键。传统拔出力实验同样耗时昂贵，且需要消耗大量人工骨或动物骨样品。
有限元模型能够在虚拟环境中模拟螺钉拔出过程，通过计算螺钉与骨接触、摩擦及螺纹啮合的力学响应，预测不同螺钉设计在拔出测试中的性能。与传统经验公式相比，FEM 模型能够考虑更多变量，例如螺钉长度、直径、螺纹类型以及骨组织力学异质性，从而提供更精准的预测结果。部分模型已获得 FDA 认证，可作为医疗器械开发和注册过程中的标准化工具。
通过虚拟预测，工程师可以优化螺钉设计，提高固定力，同时减少实验次数和材料消耗。例如，通过模拟不同螺钉在骨密度不同的虚拟骨模型中的表现，可以选择最适合骨质疏松或复杂骨折患者的螺钉设计方案，为个性化医疗提供技术支持。
三、虚拟技术的优势
- 高效成本低：有限元分析在设计阶段即可进行性能预测，无需重复实验，大幅降低研发成本和周期。
- 多参数分析：虚拟模型可以同时考虑螺钉几何参数、材料属性、骨组织力学特性等多个变量，实现全方位优化。
- 个性化医疗支持：结合患者 CT 或 MRI 数据，虚拟模型可生成患者特定骨骼模型，实现个性化螺钉选择和手术规划。
- 标准化与可重复：虚拟技术提供可控、可重复的测试环境，有助于医疗器械注册和临床验证。
四、应用案例与实践
虚拟技术已经在实际研发和临床模拟中得到应用。例如，在螺钉设计过程中，工程师可以先在虚拟模型中测试不同螺纹设计、导孔尺寸和螺钉长度的组合，筛选出最佳方案后再进行有限实验验证。这种“虚拟筛选 + 实验验证”的流程，显著提高了研发效率，并降低了实验材料消耗。
在临床手术中，结合患者 CT 数据建立的个性化骨模型，可以在手术前模拟螺钉插入和拔出力，帮助医生选择合适的螺钉型号和导孔直径，降低术中骨折或螺钉松动的风险。对于骨质疏松患者，虚拟预测能够提前识别可能的固定不足，指导手术方案调整。
五、技术挑战与发展方向
尽管虚拟技术具有显著优势，但仍面临一些挑战：
- 模型复杂度：准确模拟螺钉与骨组织的非线性接触、摩擦和骨变形，需要高性能计算资源。
- 材料异质性：真实骨组织具有各向异性和微观结构复杂性，人工骨模型虽然标准化，但与真实骨仍存在差异。
- 实验验证依赖：虚拟预测仍需与实际实验数据对比验证，以保证可靠性。
未来发展方向包括：
- 高精度骨模型：结合影像数据建立患者特定 FEM 骨模型，实现全个性化螺钉设计。
- 智能优化设计：引入机器学习算法，通过虚拟数据训练预测模型，加速螺钉优化。
- 虚拟手术模拟：将 FEM 模型与手术导航系统结合，为医生提供实时指导，提高手术安全性。
- 多材料模拟：开发能够模拟软组织、骨髓和皮质骨异质性的复合模型，提高预测精度。
六、总结
虚拟技术在骨科螺钉设计和性能预测中发挥着越来越重要的作用。通过有限元分析，研发人员能够在设计阶段预测螺钉插入扭矩与拔出力，为优化螺钉结构提供科学依据。结合患者影像数据，虚拟模型不仅可以支持个性化医疗，还能提高手术安全性，减少实验成本。随着计算能力提升和高精度骨模型的发展，虚拟技术必将在骨科医疗器械研发和临床应用中发挥更加核心的作用，为骨科手术和患者康复提供可靠支持。
